Cartes Raster oziexplorer sur GPS Garmin Colorado


Le nouveau firmware du Garmin Colorado permet l'intégration de cartes raster calibrées oziexplorer dans le GPS
( pour info, jusqu'a présent, seules les cartes vectorielles compatibles garmin [format propriétaire] étaient lisibles dans les GPS cartographiques)
C'est donc une grande avancée permise par garmin avec la lecture par ce GPS de cartes non vectorielles non garmin

A noter : il est possible aussi d'injecter dans le colorado des cartes que l'on a scannées puis calibrées a l'aire de Goggle Earth.
Je ne détaillerai pas cette procédure, un peu plus complexeet plus longue
Le propos de cette page est de transformer des cartes que l'on a déjà  au format ozi pour les visualiser sur le GPS Garmin
L'ensemble des logiciels et firmware nécéssaires à cette manip se trouvent ICI


1- telecharger le firmware 3.02 beta  pour le colorado, et l'installer sur le GPS:
http://www8.garmin.com/support/download_details.jsp?id=4667#Instruct

2 - TRANSFORMATION CARTES OZI en CARTES GARMIN : OziMaptoKMZ
telecharger le logiciel permettant la converion OZI --> GARMIN:  OziMaptoKMZ
http://mozigo.zubor.net/uploaded/OziMapToKmz_uni_lng.zip

ce logiciel permet :
- de creer un fichier KMZ a partir d'une carte ozi ( bmp, jpg, png) et de son fichier de calibration (*.map)
- la carte est automatiquement divisées en dalles ( parametrable)
A noter : ce logiciel fonctionne uniquement avec des cartes orientées un Nord définies dans le système WGS84



1 : choisir anglais ( En)
2 : choisir le fichier *.map oziexplorer correspondant a la carte que l'on veut convertir ( image en bmp, jpg, ou png)
3 : choisir le dossier de destination du fichier final *.KMZ
4 : nommer cette carte KMZ
5 : si besoin, definir la taille des dalles
6 : couper la cartes en petites dalles ( pour compatibilité avec le Colorado)

On obtient  au final un fichier *.KMZ

IMPORTANT : pour le KMZ produit soit lisible par le GPS Garmin :
- les dalles jpg produites ne doivent pas exceder 1 mégapixel (1024x1024, 512x2048 etc...) Pour des images plus grandes, la qualité sera automatiquement réduite par le GPS
- Limiter la taille de chaque JPG à 3Mo maxi
- 100 images Jpg ( donc 100 dalles maxi)  par fichier KMZ

3 - ( ALTERNATIVE a OziMaptoKMZ)   - TRANSFORMATION CARTES OZI en CARTES GARMIN : MAPC2MAPC
A la place de OziMaptoKMZ, on utilise MAPC2MAPC  qui convertit entre autres les .map en KMZ compatible Garmin, et contrairement à OziMapToKmz, il permet de reprojeter des cartes qui ne sont pas définies dans le système WGS84. telecharger le logiciel :
 http://www.the-thorns.org.uk/mapping/

edit.. preferences : Tile width : passer a 1000 X 1000



file.. open calibration ... ( on va chercher son fichier *.map de ozi)
file.. write Garmin Custom Map

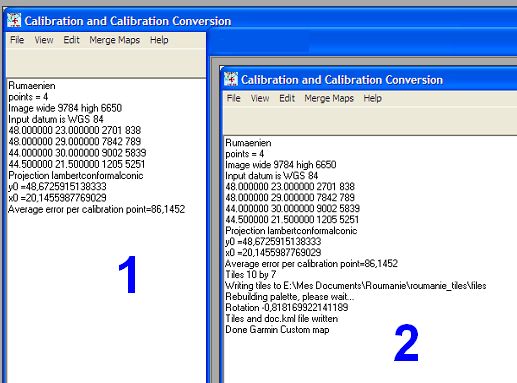

les fichiers crées vont se trouver dans le dossier *_tiles ( ici dans mon exemple roumanie_tiles)
sous la forme :
- dossier files
- fichier doc.kml

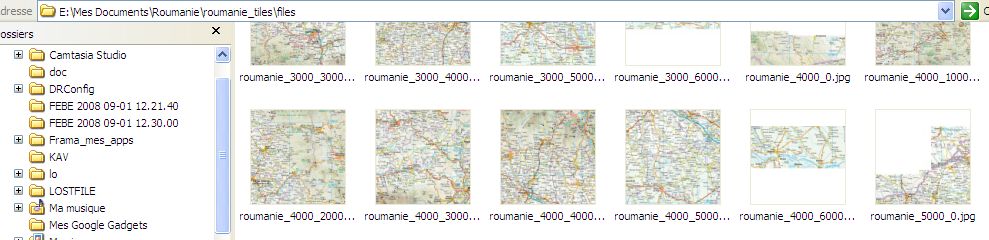

le dossier files contient les dalles au format jpg




Il faut transformer files et doc.kml en fichier KMZ avec winzip ( dossier files + fichier doc.kml en *.zip)
Le format KMZ est juste un fichier .zip renommé en .kmz  ( ne pas utiliser de taux de compression dans winzip = compression nulle)

MISE A JOUR :

1 - Il y a une option "advanced garmin Tile control" autorisant d'autres options sur les dalles en permettant d'exclure manuellement certaines dalles non utiles
( comme par exemple des portions de mer autour des iles et qui ne presentent aucun interet)

2 - telechargez "7 Zip file manager" et l'installer
Enfin MAPC2MAPC>Edit>Locate 7Zip Program et ouvrez "7z.exe".
Donc MAPC2MAPC construit le ficher KMZ automatiquement.
Voir video : http://bogi.gpsforum.sk/flash/MAPC2MAPC_GarminKMZ.htm

Nouvelle alternative : Mobile Atlas Creator
Ce logiciel peut générer des cartes raster ( cartes Garmin custom) lisibles dans un GPS Garmin tel que le colorado ou l'orego

La prise en mains est un peu plus complexe
Telecharger : Voir le site




Plutôt que des explications écrites : Tutoriel Video ( format quickTime)

Video ( cartes Garmin custom) ( en anglais) http://www.youtube.com/watch?v=m4exhu4EThE


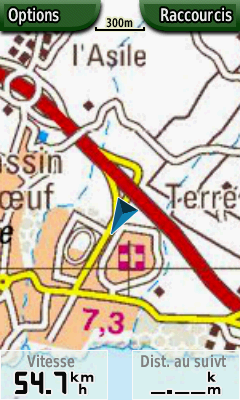

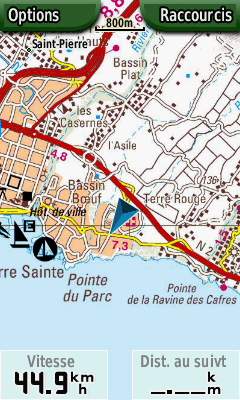

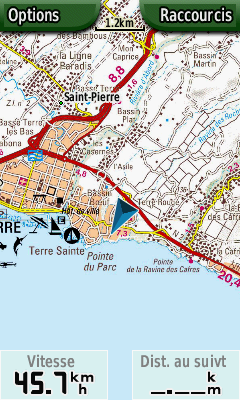

4 - Injection du fichier *.KMZ dans le colorado :


A la racine du GPS ou a la racine de la SD card : aller dans le dossier Garmin
creer dans ce dossier un dossier nommé :  CustomMaps
transferer ( en USB sur le Garmin, ou avec un lecteur de cartes USB sur la SD) le fichier *.KMZ dans ce dossier CustomMaps
 /Garmin/CustomMaps/*.KMZ



5 - ASTUCE :
Pour avoir plusieurs KMZ couvrant une zone geographique plus grande :
- la limitation du nombre de dalles dans le KMZ, et la presence d'un seul KMZ dans le dossier CustomMaps est genante
- on peut donc, si on a un PC avec lecteur de carte SD ( ou un PDA avec port SD) injecter au fur et a mesure de la zone géographique désirée, le KMZ de la zone, dans le dossier CustomMaps
- sinon, il suffit d'avoir autant de cartes SD  que de zones geographiques ( une SD coutent moins de 2 euros) avec sur chaque SD, la carte raster  KMZ de la zone correspondante ( avec sur chacune, au plus 100 dalles jpg) , et on permute  au fur et a mesure les SD inserées dans le colorado
